第七章循环

创建重复模式的零件或模型 - for 循环

在上一章中，您学习了如何使用 if 语句控制设计中某些部分是否应该被创建。在本章中，您将学习如何在模型或对象形成特定模式时，创建多个部分或对象。

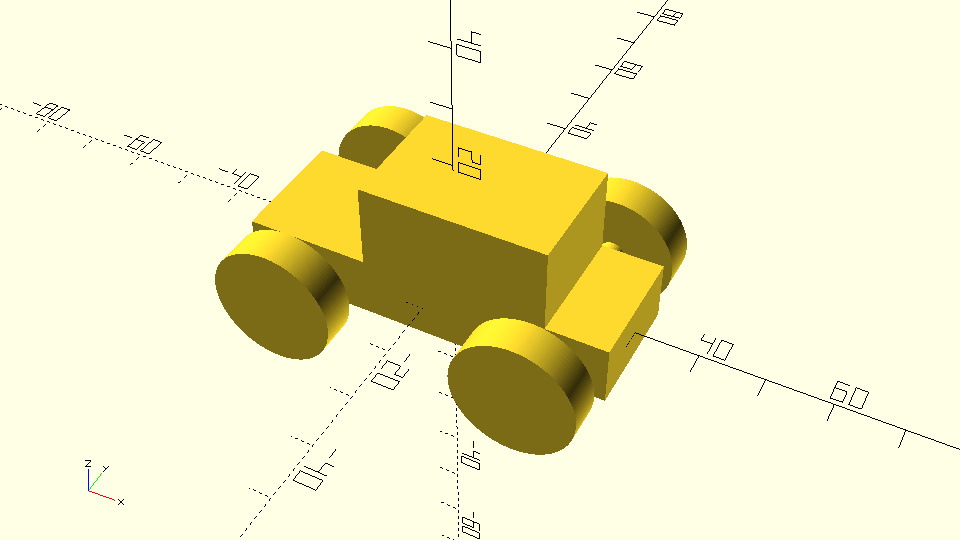

以下是一个汽车模型的示例，通过该示例您将学习如何创建这样的模式。

文件名： single_car.scad

use <vehicle_parts.scad>
$fa=1;
$fs=0.4;

// 变量
track = 30;
wheelbase=40;

// 车身
body();

// 前左轮
translate([-wheelbase/2,-track/2,0])
   rotate([0,0,0])
   simple_wheel();

// 前右轮
translate([-wheelbase/2,track/2,0])
   rotate([0,0,0])
   simple_wheel();

// 后左轮
translate([wheelbase/2,-track/2,0])
   rotate([0,0,0])
   simple_wheel();

// 后右轮
translate([wheelbase/2,track/2,0])
   rotate([0,0,0])
   simple_wheel();

// 前轴
translate([-wheelbase/2,0,0])
   axle(track=track);

// 后轴
translate([wheelbase/2,0,0])
   axle(track=track);

根据上述汽车示例，修改代码以创建另一辆汽车。为了避免重复编写创建汽车的代码，您应该创建一个 car 模块。该模块应具有两个输入参数：track 和 wheelbase，默认值分别为 30 和 40。第一辆车的位置应如上例所示，第二辆车应沿 Y 轴正方向平移 50 个单位。

文件名： two_cars.scad

use <vehicle_parts.scad>
$fa=1;
$fs=0.4;

module car(track=30, wheelbase=40) {
   // 车身
   body();

   // 前左轮
   translate([-wheelbase/2,-track/2,0])
       rotate([0,0,0])
       simple_wheel();

   // 前右轮
   translate([-wheelbase/2,track/2,0])
       rotate([0,0,0])
       simple_wheel();

   // 后左轮
   translate([wheelbase/2,-track/2,0])
       rotate([0,0,0])
       simple_wheel();

   // 后右轮
   translate([wheelbase/2,track/2,0])
       rotate([0,0,0])
       simple_wheel();

   // 前轴
   translate([-wheelbase/2,0,0])
       axle(track=track);

   // 后轴
   translate([wheelbase/2,0,0])
       axle(track=track);
}

car();
translate([0,50,0])
   car();

使用 for 循环创建一个汽车阵列。第一个汽车应该位于原点，后续的每辆汽车应沿 Y 轴正方向相对于前一辆汽车平移 50 个单位，总共创建 10 辆汽车。

文件名： row_of_ten_cars_along_y_axis.scad

use <vehicle_parts.scad>
$fa=1;
$fs=0.4;

for (dy=[0:50:450]) {
   translate([0,dy,0])
       car();
}

for 循环语法

关键字 for

紧跟一对括号。

括号内定义循环变量及其取值范围。

循环变量

在示例中，变量 dy 表示每辆车沿 Y 轴平移的单位数。

变量的值从 0 开始，每次增加 50，直到达到 450。

代码块

大括号内包含循环中重复执行的语句。

在此示例中，大括号内的 translate 和 car() 语句重复执行。

执行次数

循环变量 dy 共取 10 个值，因此循环语句执行 10 次。

灵活性

使用循环变量参数化平移量，实现重复模式。

使用 for 循环创建一个汽车阵列。第一个汽车位于原点，后续每辆汽车应沿 X 轴正方向相对于前一辆汽车平移 70 个单位，总共创建 8 辆汽车。for 循环变量应命名为 dx。

文件名： row_of_eight_cars_along_x_axis.scad
use <vehicle_parts.scad>
$fa=1;
$fs=0.4;

for (dx=[0:70:490]) {
   translate([dx,0,0])
       car();
}

创建更复杂的模式

在之前的例子中，for 循环变量 dy 直接用于修改模式中每个单独模型的某些属性。唯一修改的属性是每个模型沿 Y 或 X 轴的平移量。在每次循环中，变量 dy 的值等于每个模型需要的平移量。

当模型需要修改多个属性时，for 循环变量最好取整数值，例如 0、1、2、3 等。然后通过这些整数值生成修改模型不同属性（例如沿某些轴的平移或某些部分的缩放）的所需值。在以下示例中，这个概念被用来同时将每辆车沿 Y 轴和 X 轴分别平移 50 和 70 个单位。

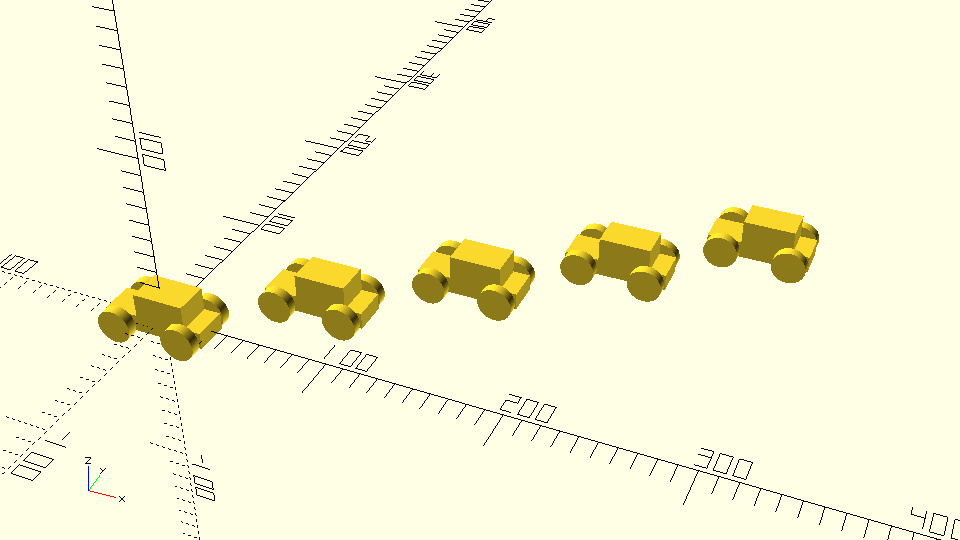

文件名： diagonal_row_of_five_cars.scad
for (i=[0:1:4]) {
   translate([i*70,i*50,0])
       car();
}

{: .new }>

在此例中，for 循环变量被命名为 i。当 for 循环变量以这种方式使用时，通常被称为索引变量（index variable），并通常命名为 i。

由于 for 循环变量取整数值，因此需要将其乘以一个合适的数字来生成所需的平移量。

沿 Y 轴的平移量通过将变量 i 乘以 50 生成。

沿 X 轴的平移量通过将变量 i 乘以 70 生成。

为上例添加旋转变换，使每辆车绕 Z 轴旋转。第一辆车不应旋转。每辆后续的车相对于前一辆车绕 Z 轴正方向多旋转 90 度。Z 轴正方向的旋转会将 X 轴旋转到 Y 轴方向。思考：要保持汽车位置正确，旋转变换应在平移变换之前还是之后应用？

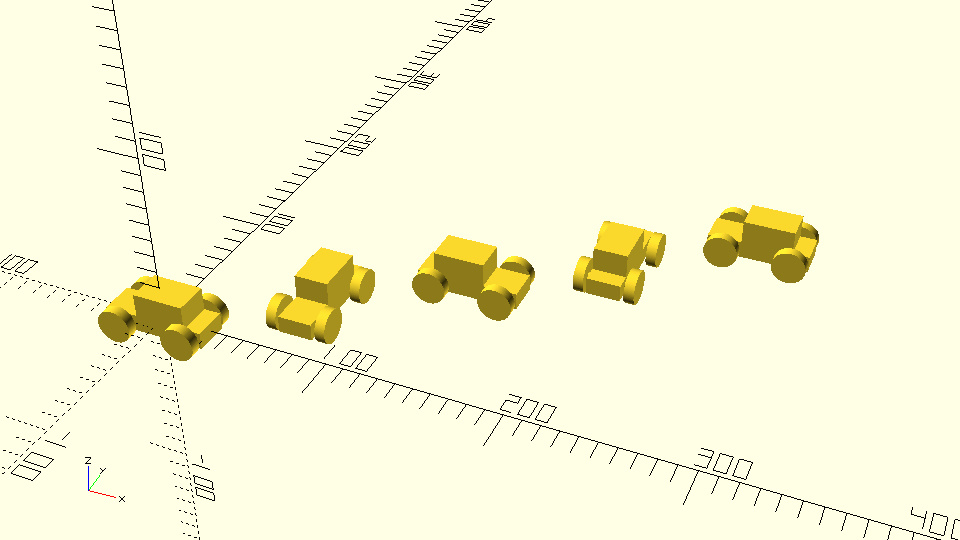

文件名： diagonal_row_of_five_twisted_cars.scad
for (i=[0:1:4]) {
   translate([i*70,i*50,0])
       rotate([0,0,i*90])
       car();
}

以下是一个更有趣的模式。

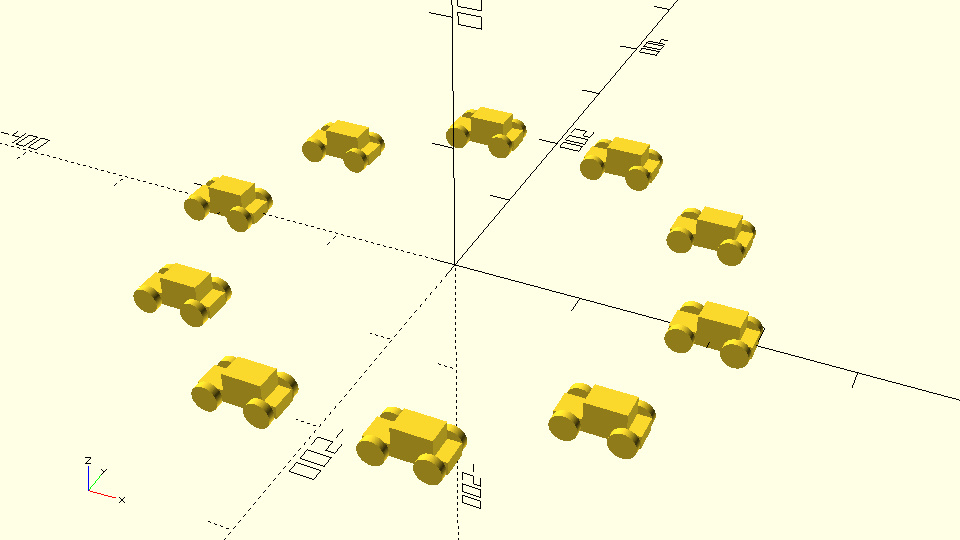

文件名： circular_pattern_of_ten_cars.scad
r = 200;
for (i=[0:36:359]) {
   translate([r*cos(i),r*sin(i),0])
       car();
}

{: .new }>

极坐标

创建圆形模式需要使用极坐标。

极坐标是一种通过已知圆的半径和角度计算圆上点的 X 和 Y 坐标的方法。

角度 0 对应于圆上属于 X 轴正方向的点。

Y 轴正方向对应 90 度。

X 轴负方向对应 180 度。

Y 轴负方向对应 270 度。

X 轴正方向再次对应 360 度。 - 根据极坐标，X 坐标通过将半径乘以角度的余弦计算，Y 坐标通过将半径乘以角度的正弦计算。

循环变量的取值

为了在圆周上均匀放置 10 辆车，循环变量 i 每次增加 36（360/10=36）。

首辆车位于角度 0，360 度对应的车会与其重叠。因此循环变量需要在达到 360 之前停止递增，例如可以设定为 359。

脚本可读性

使用额外变量并正确命名可以让脚本更具描述性。

文件名： parametric_circular_pattern.scad

r = 200; // 圆的半径
n = 10; // 汽车数量
step = 360/n;
for (i=[0:step:359]) {
   angle = i;
   dx = r*cos(angle);
   dy = r*sin(angle);
   translate([dx,dy,0])
       car();
}

修改上例的参数以创建一个圆周为 160 单位、由 14 辆车组成的模式。

文件名： parametric_circular_pattern_of_fourteen_cars.scad

r = 160; // 圆的半径
n = 14; // 汽车数量
step = 360/n;
for (i=[0:step:359]) {
   angle = i;
   dx = r*cos(angle);
   dy = r*sin(angle);
   translate([dx,dy,0])
       car();
}

如果您不熟悉极坐标，可以使用以下脚本进行试验。尝试为半径和角度赋予不同的值，观察汽车的位置。

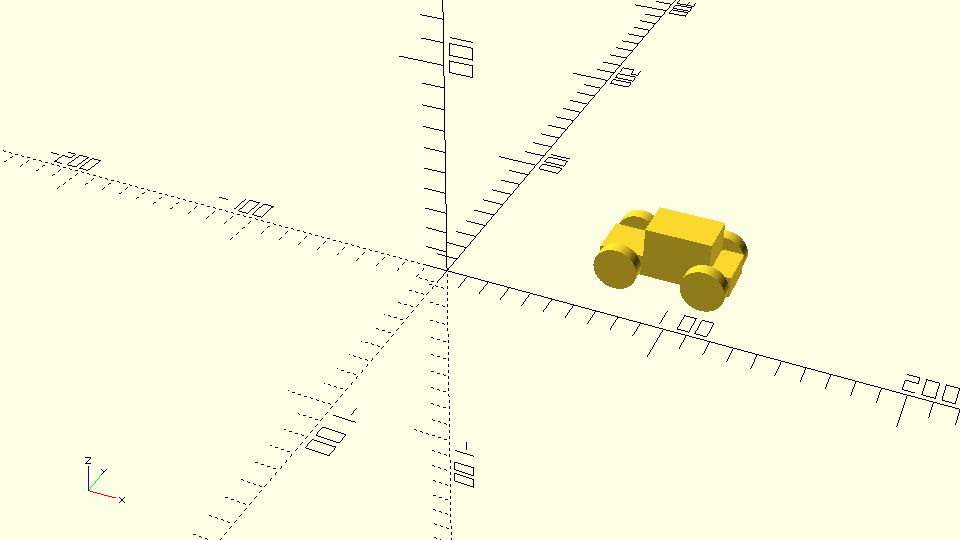

文件名： car_positioned_with_polar_coordinates.scad

radius = 100;
angle = 30; // 角度，单位为度

dx = radius*cos(angle);
dy = radius*sin(angle);

translate([dx,dy,0])
   car();

挑战

练习上述脚本用于创建一个由 14 辆车组成的圆形模式。通过添加旋转变换修改脚本，使所有汽车面向圆心。使用修改后的脚本创建一个由 12 辆车组成、半径为 140 单位的模式。

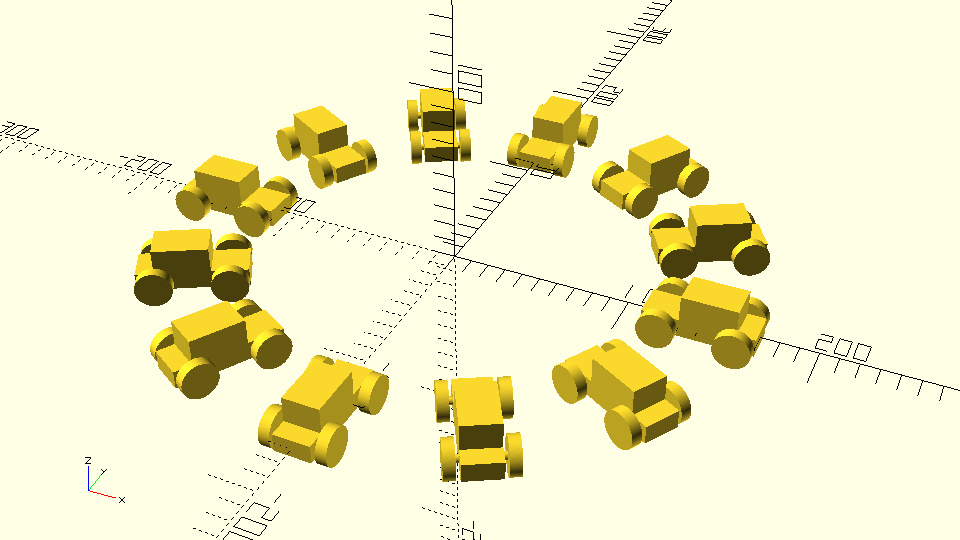

文件名： cars_facing_at_the_origin.scad

r = 140; // 模式半径
n = 12; // 汽车数量
step = 360/n;
for (i=[0:step:359]) {
   angle = i;
   dx = r*cos(angle);
   dy = r*sin(angle);
   translate([dx,dy,0])
       rotate([0,0,angle])
       car();
}

通过适当修改上述脚本，创建以下三种模式：

所有汽车背对圆心。

所有汽车沿圆周切线方向逆时针排列。

所有汽车沿圆周切线方向顺时针排列。

背对圆心的汽车模式 cars_facing_away_from_the_origin.scad
translate([dx,dy,0])
   rotate([0,0,angle - 180])
   car();

逆时针驾驶的汽车模式 cars_driving_counter_clockwise.scad
translate([dx,dy,0])
   rotate([0,0,angle - 90])
   car();

顺时针驾驶的汽车模式 cars_driving_clockwise.scad
translate([dx,dy,0])
   rotate([0,0,angle - 270])
   car();

现在您已经掌握了使用 for 循环创建复杂模式的技能，是时候将这些技能应用于更复杂的轮子设计了！

如果您对 OpenSCAD 技能感到自信，或者想要进一步尝试，请创建一个名为 spoked_wheel 的新模块，设计如下图所示的轮子。如果需要额外指导，可以完成以下练习。

如果需要额外指导，请创建一个名为 spoked_wheel 的新模块，该模块应包含 5 个输入参数：radius、width、thickness、number_of_spokes 和 spoke_radius，默认值分别为 12、5、5、7 和 1.5。使用 cylinder 和 difference 命令创建轮圈，通过从一个较大的圆柱体中减去一个较小的圆柱体完成。仅使用 radius、width 和 thickness 变量来完成此步骤。

文件名： ring_of_spoked_wheel.scad

module spoked_wheel(radius=12, width=5, thickness=5, number_of_spokes=7, spoke_radius=1.5) {

   // 轮圈
   inner_radius = radius - thickness/2;
   difference() {
       cylinder(h=width,r=radius,center=true);
       cylinder(h=width + 1,r=inner_radius,center=true);
   }
}
spoked_wheel();

扩展上述模块，额外创建轮子的辐条。轮子的辐条需要是圆柱形，长度应从轮圈中心延伸到半厚度位置。您需要使用 for 循环创建辐条模式。

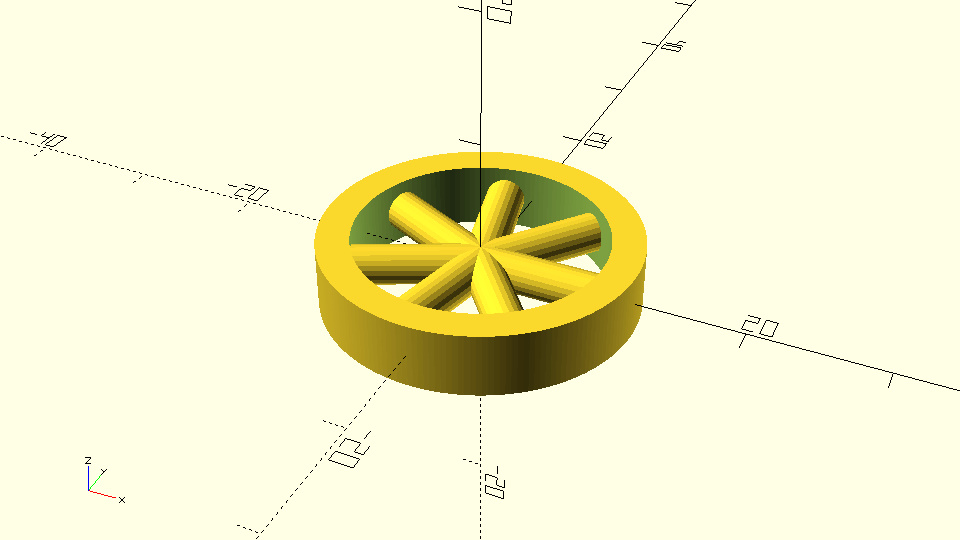

文件名： spoked_wheel_horizontal.scad

module spoked_wheel(radius=12, width=5, thickness=5, number_of_spokes=7, spoke_radius=1.5) {

   // 轮圈
   inner_radius = radius - thickness/2;
   difference() {
       cylinder(h=width,r=radius,center=true);
       cylinder(h=width + 1,r=inner_radius,center=true);
   }

   // 辐条
   spoke_length = radius - thickness/4;
   step = 360/number_of_spokes;
   for (i=[0:step:359]) {
       angle = i;
       rotate([0,90,angle])
           cylinder(h=spoke_length,r=spoke_radius);
   }
}
spoked_wheel();

为了使新设计的轮子与您在教程中创建的现有设计兼容，需要将其旋转以保持垂直。

文件名： spoked_wheel.scad

module spoked_wheel(radius=12, width=5, thickness=5, number_of_spokes=7, spoke_radius=1.5) {

   rotate([90,0,0]) {
       // 轮圈
       inner_radius = radius - thickness/2;
       difference() {
           cylinder(h=width,r=radius,center=true);
           cylinder(h=width + 1,r=inner_radius,center=true);
       }

       // 辐条
       spoke_length = radius - thickness/4;
       step = 360/number_of_spokes;
       for (i=[0:step:359]) {
           angle = i;
           rotate([0,90,angle])
               cylinder(h=spoke_length,r=spoke_radius);
       }
   }
}


spoked_wheel();

将 spoked_wheel 模块添加到 vehicle_parts.scad 文件中，并在汽车模型中使用新设计的轮子。您可以尝试复制以下模型。

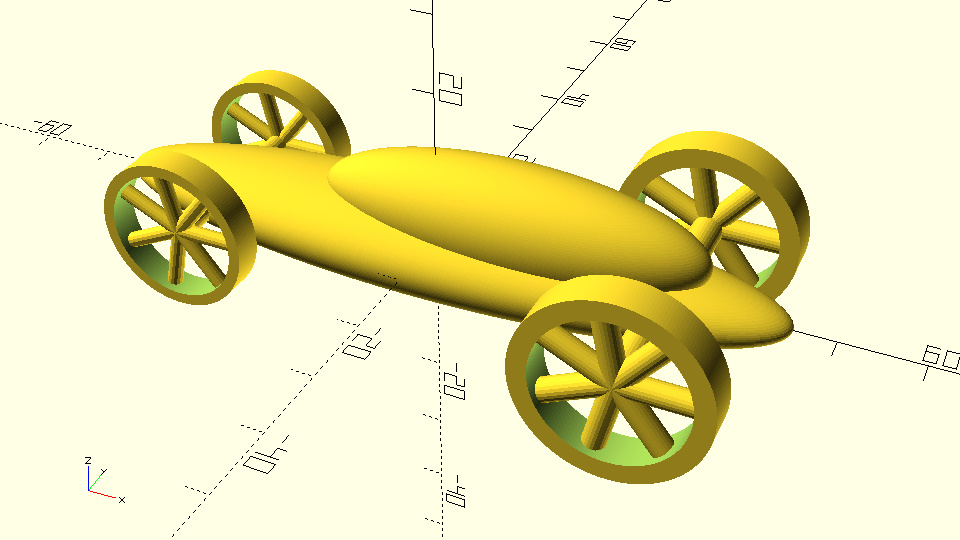

文件名： car_with_spoked_wheels.scad

use <vehicle_parts.scad>

$fa = 1;
$fs = 0.4;

front_track = 24;
rear_track = 34;
wheelbase = 60;

front_wheels_radius = 10;
front_wheels_width = 4;
front_wheels_thickness = 3;
front_spoke_radius = 1;

front_axle_radius = 1.5;

// 圆形车身
resize([90,20,12])
   sphere(r=10);
translate([10,0,5])
   resize([50,15,15])sphere(r=10);

// 车轮
translate([-wheelbase/2,-front_track/2,0])
   spoked_wheel(radius=front_wheels_radius, width=front_wheels_width, thickness=front_wheels_thickness, spoke_radius=front_spoke_radius);
translate([-wheelbase/2,front_track/2,0])
   spoked_wheel(radius=front_wheels_radius, width=front_wheels_width, thickness=front_wheels_thickness, spoke_radius=front_spoke_radius);
translate([wheelbase/2,-rear_track/2,0])
   spoked_wheel();
translate([wheelbase/2,rear_track/2,0])
   spoked_wheel();

// 车轴
translate([-wheelbase/2,0,0])
   axle(track=front_track, radius=front_axle_radius);
translate([wheelbase/2,0,0])
   axle(track=rear_track);

创建模式的模式 - 嵌套 for 循环”

以下脚本在 Y 轴上创建了一排汽车。

文件名： row_of_six_cars_along_y_axis.scad

n = 6; // 汽车数量
y_spacing = 50;
for (dy=[0:y_spacing:n*y_spacing-1]) {
   translate([0,dy,0])
       car();
}

修改上述脚本以创建另外 4 排汽车。每排汽车沿 X 轴正方向相对于上一排平移 70 个单位。

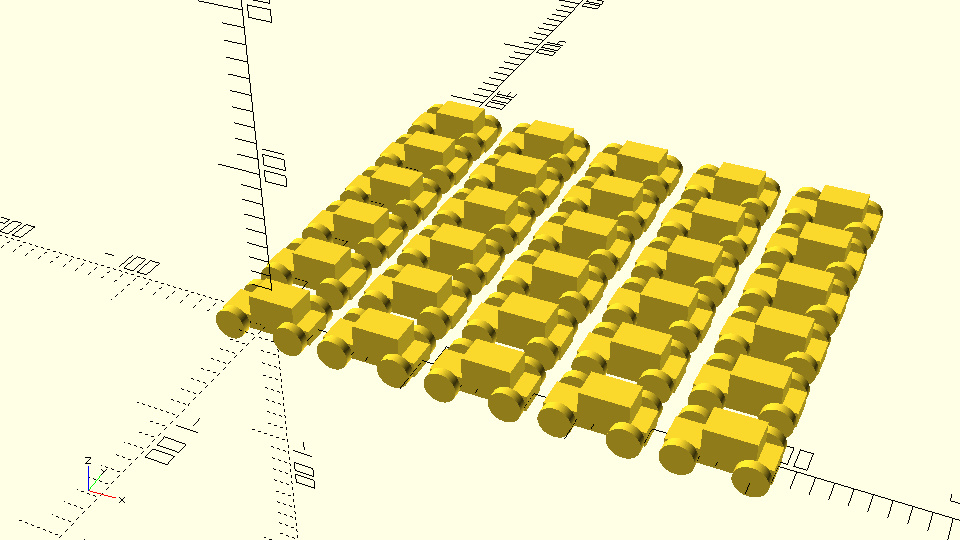

文件名： five_rows_of_six_cars.scad

n = 6; // 汽车数量
y_spacing = 50;
for (dy=[0:y_spacing:n*y_spacing-1]) {
   translate([0,dy,0])
       car();
}
for (dy=[0:y_spacing:n*y_spacing-1]) {
   translate([70,dy,0])
       car();
}
for (dy=[0:y_spacing:n*y_spacing-1]) {
   translate([140,dy,0])
       car();
}
for (dy=[0:y_spacing:n*y_spacing-1]) {
   translate([210,dy,0])
       car();
}
for (dy=[0:y_spacing:n*y_spacing-1]) {
   translate([280,dy,0])
       car();
}

如果您一直密切关注本教程，您可能已经注意到上述脚本效率不高。它包含大量重复代码，并且排数不能轻松修改。类似于本章开头创建汽车队列的问题，我们可以通过嵌套 for 循环来解决这一问题。

文件名： five_rows_of_six_cars_with_nested_for_loops.scad

n_cars = 6;
y_spacing = 50;
n_rows = 5;
x_spacing = 70;
for (dx=[0:x_spacing:n_rows*x_spacing-1]) {
   for (dy=[0:y_spacing:n_cars*y_spacing-1]) {
       translate([dx,dy,0])
           car();
   }
}

外层循环的每次重复会执行内层循环的所有迭代，从而创建一排汽车。

每排汽车的位置由变量 dx 控制，其值在外层循环的每次迭代中更新。

在每次外层循环迭代期间，dx 的值保持不变，而内层循环修改 dy 的值，从而生成汽车队列。

使用嵌套 for 循环创建三个圆形汽车模式，类似于下图。外层循环变量用于参数化每个模式的半径，圆形模式的半径应分别为 140、210 和 280 单位。每个模式应包含 12 辆车。

文件名： three_circular_patterns.scad

n = 12; // 汽车数量
step = 360/n;
for (r=[140:70:280]) {
   for (angle=[0:step:359]) {
       dx = r*cos(angle);
       dy = r*sin(angle);
       translate([dx,dy,0])
           rotate(angle)
           car();
   }
}

修改上一个练习的脚本，使得不仅半径不同，每个模式的汽车数量也不同。为此，将外层循环变量从 r 更改为索引变量 i。在每次外层循环重复时，根据公式 r = 70 + i*70 计算半径，并根据公式 n = 12 + i*2 更新汽车数量变量 n。此外，每次外层循环重复时还需更新变量 step。

文件名： three_circular_patterns_with_increasing_number_of_cars.scad

for (i=[1:1:3]) {
   r = 70 + i*70;
   n = 12 + i*2;
   step = 360/n;
   for (angle=[0:step:359]) {
       dx = r*cos(angle);
       dy = r*sin(angle);
       translate([dx,dy,0])
           rotate(angle)
           car();
   }
}
