第五章模块与库

创建和使用独立模块脚本

在上一章中，您学习了 OpenSCAD 的一个强大功能——模块，以及如何将模块用于参数化设计。您还将汽车分解为不同的模块并重新组合，以创建不同类型的车辆。模块不仅是组织创作的一种方式，还可以帮助您构建自己的对象库。例如，车轮模块可以在大量设计中使用，将其保存为独立脚本可以让您在需要时轻松使用，而无需在当前设计脚本中重新定义。

练习定义简单车轮模块

定义以下 simple_wheel 模块，并将其保存在一个单独的脚本文件中。在相同脚本中调用 simple_wheel 模块，以便直观地看到模块创建的对象。将脚本保存为 simple_wheel.scad。

示例代码 simple_wheel.scad

$fa = 1;
$fs = 0.4;
module simple_wheel(wheel_radius=10, wheel_width=6) {
   rotate([90,0,0])
       cylinder(h=wheel_width, r=wheel_radius, center=true);
}
simple_wheel();

您现在可以在另一个设计中使用已保存的模块。首先，需要创建一个新设计脚本。

练习在新设计中利用模块

创建一个新的脚本并包含以下汽车设计。将脚本保存到与 simple_wheel 模块相同的工作目录中。

示例代码 car_with_simple_wheels.scad

$fa = 1;
$fs = 0.4;
wheel_radius = 8;
base_height = 10;
top_height = 10;
track = 30;
// Car body base
cube([60,20,base_height], center=true);
// Car body top
translate([5,0,base_height/2+top_height/2 - 0.001])
   cube([30,20,top_height], center=true);
// Front left wheel
translate([-20,-track/2,0])
   rotate([90,0,0])
   cylinder(h=3, r=wheel_radius, center=true);
// Front right wheel
translate([-20,track/2,0])
   rotate([90,0,0])
   cylinder(h=3, r=wheel_radius, center=true);
// Rear left wheel
translate([20,-track/2,0])
   rotate([90,0,0])
   cylinder(h=3, r=wheel_radius, center=true);
// Rear right wheel
translate([20,track/2,0])
   rotate([90,0,0])
   cylinder(h=3, r=wheel_radius, center=true);
// Front axle
translate([-20,0,0])
   rotate([90,0,0])
   cylinder(h=track, r=2, center=true);
// Rear axle
translate([20,0,0])
   rotate([90,0,0])
   cylinder(h=track, r=2, center=true);

您可以通过两种方式在汽车设计中使用 simple_wheel.scad 脚本：include 或 use。要包含脚本，请在汽车脚本顶部添加以下语句：

示例代码使用 include 导入模块
include <simple_wheel.scad>

您会注意到，原点上生成了一个轮子。这是由于 simple_wheel.scad 脚本中的模块定义和模块调用都被包含进了当前脚本。接下来，您可以通过使用 use 命令来避免这个问题，但暂时不必担心。

练习替换汽车设计中的轮子汽车脚本中的轮子目前由 cylinder 命令创建。由于已包含 simple_wheel.scad 脚本，simple_wheel 模块现在可用。将所有 cylinder 命令替换为对 simple_wheel 模块的调用。调用时不定义任何参数。

示例代码 car_with_wheels_created_by_included_module.scad

include <simple_wheel.scad>
$fa = 1;
$fs = 0.4;
wheel_radius = 8;
base_height = 10;
top_height = 10;
track = 30;
// Car body base
cube([60,20,base_height], center=true);
// Car body top
translate([5,0,base_height/2+top_height/2 - 0.001])
   cube([30,20,top_height], center=true);
// Front left wheel
translate([-20,-track/2,0])
   simple_wheel();
// Front right wheel
translate([-20,track/2,0])
   simple_wheel();
// Rear left wheel
translate([20,-track/2,0])
   simple_wheel();
// Rear right wheel
translate([20,track/2,0])
   simple_wheel();
// Front axle
translate([-20,0,0])
   rotate([90,0,0])
   cylinder(h=track, r=2, center=true);
// Rear axle
translate([20,0,0])
   rotate([90,0,0])
   cylinder(h=track, r=2, center=true);

练习自定义模块参数

在调用 simple_wheel 模块时，定义 wheel_radius 和 wheel_width 参数。为此，使用现有的 wheel_radius 变量和一个新定义的 wheel_width 变量。

示例代码 car_with_narrower_wheels_created_by_included_module.scad

include <simple_wheel.scad>
$fa = 1;
$fs = 0.4;
wheel_radius = 8;
wheel_width = 4;
base_height = 10;
top_height = 10;
track = 30;
// Car body base
cube([60,20,base_height], center=true);
// Car body top
translate([5,0,base_height/2+top_height/2 - 0.001])
   cube([30,20,top_height], center=true);
// Front left wheel
translate([-20,-track/2,0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Front right wheel
translate([-20,track/2,0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Rear left wheel
translate([20,-track/2,0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Rear right wheel
translate([20,track/2,0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Front axle
translate([-20,0,0])
   rotate([90,0,0])
   cylinder(h=track, r=2, center=true);
// Rear axle
translate([20,0,0])
   rotate([90,0,0])
   cylinder(h=track, r=2, center=true);

通过上述示例可以看到，include 不仅使外部脚本的模块可用，还会创建外部脚本中生成的对象。为了避免这种情况，可以使用 use 命令。

练习使用 use 导入模块

将上一示例中的 include 命令替换为 use 命令。

示例代码 car_with_wheels_created_by_used_module.scad
use <simple_wheel.scad>
$fa = 1;
$fs = 0.4;
// 其余代码与上一示例相同...

通过这节内容，您学习了如何创建和使用独立模块脚本，并了解了 include 和 use 命令的区别。

使用包含多个模块的脚本

在前面的示例中，simple_wheel.scad 脚本中只有一个模块 simple_wheel。但实际情况并不一定总是如此，您可以在同一个脚本中定义多个模块。

练习在脚本中添加多个模块

将以下模块添加到 simple_wheel.scad 脚本中，并将脚本重命名为 wheels.scad。

示例代码 wheels.scad

module complex_wheel(wheel_radius=10, side_spheres_radius=50, hub_thickness=4, cylinder_radius=2) {
   cylinder_height = 2 * wheel_radius;
   difference() {
       // Wheel sphere
       sphere(r=wheel_radius);
       // Side sphere 1
       translate([0, side_spheres_radius + hub_thickness/2, 0])
           sphere(r=side_spheres_radius);
       // Side sphere 2
       translate([0, - (side_spheres_radius + hub_thickness/2), 0])
           sphere(r=side_spheres_radius);
       // Cylinder 1
       translate([wheel_radius/2, 0, 0])
           rotate([90, 0, 0])
           cylinder(h=cylinder_height, r=cylinder_radius, center=true);
       // Cylinder 2
       translate([0, 0, wheel_radius/2])
           rotate([90, 0, 0])
           cylinder(h=cylinder_height, r=cylinder_radius, center=true);
       // Cylinder 3
       translate([-wheel_radius/2, 0, 0])
           rotate([90, 0, 0])
           cylinder(h=cylinder_height, r=cylinder_radius, center=true);
       // Cylinder 4
       translate([0, 0, -wheel_radius/2])
           rotate([90, 0, 0])
           cylinder(h=cylinder_height, r=cylinder_radius, center=true);
   }
}

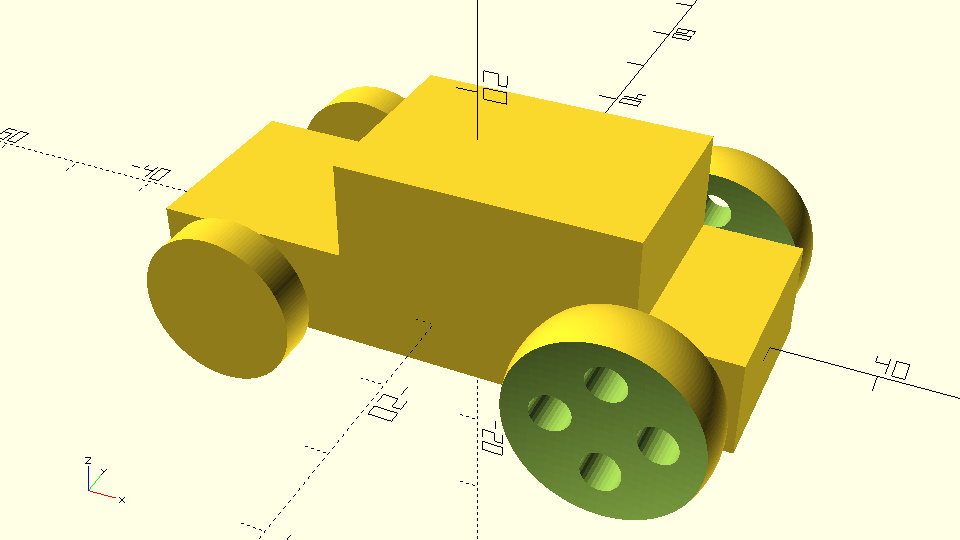

练习使用 wheels.scad 脚本中的模块

在汽车脚本中使用 wheels.scad 脚本。用 simple_wheel 模块创建前轮，用 complex_wheel 模块创建后轮。

示例代码 car_with_different_wheels_from_used_modules.scad

use <wheels.scad>
wheel_radius = 8;
wheel_width = 4;
base_height = 10;
top_height = 10;
track = 30;
// Car body base
cube([60, 20, base_height], center=true);
// Car body top
translate([5, 0, base_height/2 + top_height/2 - 0.001])
   cube([30, 20, top_height], center=true);
// Front left wheel
translate([-20, -track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Front right wheel
translate([-20, track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Rear left wheel
translate([20, -track/2, 0])
   complex_wheel();
// Rear right wheel
translate([20, track/2, 0])
   complex_wheel();
// Front axle
translate([-20, 0, 0])
   rotate([90, 0, 0])
   cylinder(h=track, r=2, center=true);
// Rear axle
translate([20, 0, 0])
   rotate([90, 0, 0])
   cylinder(h=track, r=2, center=true);

练习创建一个包含所有模块的脚本

创建一个 vehicle_parts.scad 脚本。定义 simple_wheel、complex_wheel、body 和 axle 模块。在另一个脚本中使用这些模块，创建一个类似以下设计的车辆概念。

示例代码 car_with_ten_wheels.scad

use <vehicle_parts.scad>
$fa = 1;
$fs = 0.4;
wheel_radius = 8;
wheel_width = 4;
base_length = 60;
top_length = 80;
track = 30;
wheelbase_1 = 38;
wheelbase_2 = 72;
z_offset = 10;
body(base_length=base_length, top_length=top_length, top_offset=0);
// Front left wheel
translate([-wheelbase_2/2, -track/2, z_offset])
   complex_wheel();
// Front right wheel
translate([-wheelbase_2/2, track/2, z_offset])
   complex_wheel();
// Rear left wheel
translate([wheelbase_2/2, -track/2, z_offset])
   complex_wheel();
// Rear right wheel
translate([wheelbase_2/2, track/2, z_offset])
   complex_wheel();
// Front axle
translate([-wheelbase_2/2, 0, z_offset])
   axle(track=track);
// Rear axle
translate([wheelbase_2/2, 0, z_offset])
   axle(track=track);
// Middle front left wheel
translate([-wheelbase_1/2, -track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Middle front right wheel
translate([-wheelbase_1/2, track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Middle left wheel
translate([0, -track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Middle right wheel
translate([0, track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Middle rear left wheel
translate([wheelbase_1/2, -track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Middle rear right wheel
translate([wheelbase_1/2, track/2, 0])
   simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
// Middle front axle
translate([-wheelbase_1/2, 0, 0])
   axle(track=track);
// Middle axle
translate([0, 0, 0])
   axle(track=track);
// Middle rear axle
translate([wheelbase_1/2, 0, 0])
   axle(track=track);

通过这节内容，您学习了如何在一个脚本中包含多个模块，并利用这些模块创建复杂的设计。

–

使用 MCAD 库

MCAD 库（GitHub 链接）是 OpenSCAD 附带的一个常用机械设计组件库。通过调用相应的 OpenSCAD 脚本和模块，您可以在设计中利用 MCAD 库中的对象。例如，boxes.scad 脚本包含了一个圆角盒子的模型模块。您可以打开此脚本以查看模块的参数，并将其用于设计中的圆角盒子。

以下脚本展示了如何创建一个完全圆角的盒子，其边长为 10、20 和 30 单位，圆角半径为 3 单位：

示例代码 completely_rounded_box.scad

use <MCAD/boxes.scad>
$fa = 1;
$fs = 0.4;
roundedBox(size=[10,20,30], radius=3, sidesonly=false);

通过将参数 sidesonly 设置为 true，您可以创建一个具有相同尺寸但只有四个圆角边的盒子：

示例代码 sides_only_rounded_box.scad

use <MCAD/boxes.scad>
$fa = 1;
$fs = 0.4;
roundedBox(size=[10,20,30], radius=3, sidesonly=true);

boxes.scad 脚本位于 MCAD 目录中，而 MCAD 目录位于 OpenSCAD 的库目录下。库目录可以在 OpenSCAD 的安装文件夹中找到。如果您希望从任何目录中访问自己的库，可以将它们添加到库目录中。此外，您可以在 OpenSCAD 的库页面浏览其他可用的 OpenSCAD 库。不过，GitHub 和 Thingiverse 上可用的库数量远远超过 OpenSCAD 网站上列出的库。

使用 MCAD 库的 boxes.scad 脚本创建一个完全圆角的盒子，其边长为 50、20 和 15 单位，圆角半径为 5 单位。

示例代码 horizontal_completely_rounded_box.scad
use <MCAD/boxes.scad>
$fa = 1;
$fs = 0.4;
roundedBox(size=[50,20,15], radius=5, sidesonly=false);

使用 MCAD 库的 boxes.scad 脚本创建一个只有四个圆角边的盒子，其边长为 50、50 和 15 单位，圆角半径为 20 单位。

示例代码 short_sides_only_rounded_box.scad
use <MCAD/boxes.scad>
$fa = 1;
$fs = 0.4;
roundedBox(size=[50,50,15], radius=20, sidesonly=true);

通过本节内容，您学习了如何使用 MCAD 库中的模块为设计添加更多功能和复杂性。

创建更多可参数化的模块

到目前为止，模块的输入参数是通过定义特定的模块输入参数实现的。例如，complex_wheel 模块能够根据输入参数（如 wheel_radius、hub_thickness 等）创建各种参数化的轮子。

在设计中，您一直在使用 body、wheel 和 axle 模块的组合来生成各种车辆设计。在所有的车辆设计中，两轮和一个轴组合成了一个轮轴组。您可能已经考虑过创建一个 axle_wheelset 模块来同时定义这三种对象，而您这样想是正确的！但为什么之前没有实现这个模块呢？接下来我们将揭晓答案。

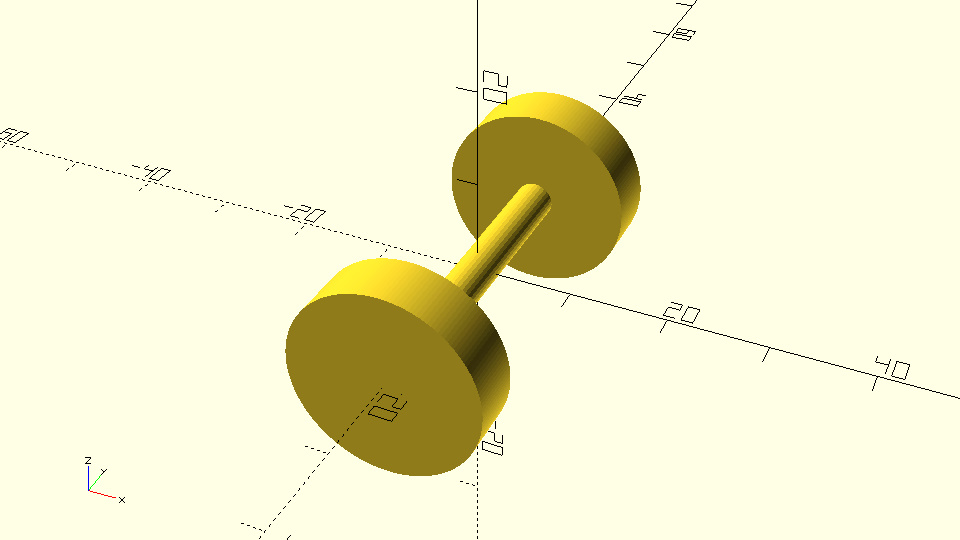

以下代码展示了如何使用现有知识将 simple_wheel 和 axle 模块组合到一起：

示例代码 axle_with_simple_wheelset_from_module.scad

use <vehicle_parts.scad>
$fa = 1;
$fs = 0.4;
module axle_wheelset(wheel_radius=10, wheel_width=6, track=35, radius=2) {
   translate([0,track/2,0])
       simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
   axle(track=track, radius=radius);
   translate([0,-track/2,0])
       simple_wheel(wheel_radius=wheel_radius, wheel_width=wheel_width);
}
axle_wheelset();

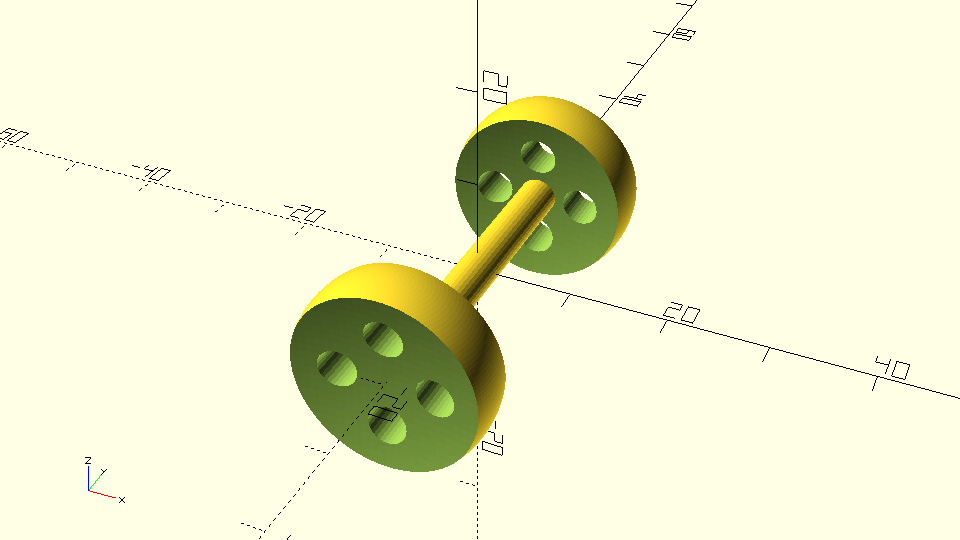

此模块可以很好地满足创建一组 simple_wheel 的需求。然而，如果要切换到复杂的轮子设计，则需要完全重新定义一个新的模块：

示例代码 axle_with_complex_wheelset_from_module.scad

use <vehicle_parts.scad>
$fa = 1;
$fs = 0.4;
module axle_wheelset_complex(wheel_radius=10, side_spheres_radius=50, hub_thickness=4, cylinder_radius=2, track=35, radius=2) {
   translate([0,track/2,0])
       complex_wheel(wheel_radius=wheel_radius, side_spheres_radius=side_spheres_radius, hub_thickness=hub_thickness, cylinder_radius=cylinder_radius);
   axle(track=track, radius=radius);
   translate([0,-track/2,0])
       complex_wheel(wheel_radius=wheel_radius, side_spheres_radius=side_spheres_radius, hub_thickness=hub_thickness, cylinder_radius=cylinder_radius);
}
axle_wheelset_complex();

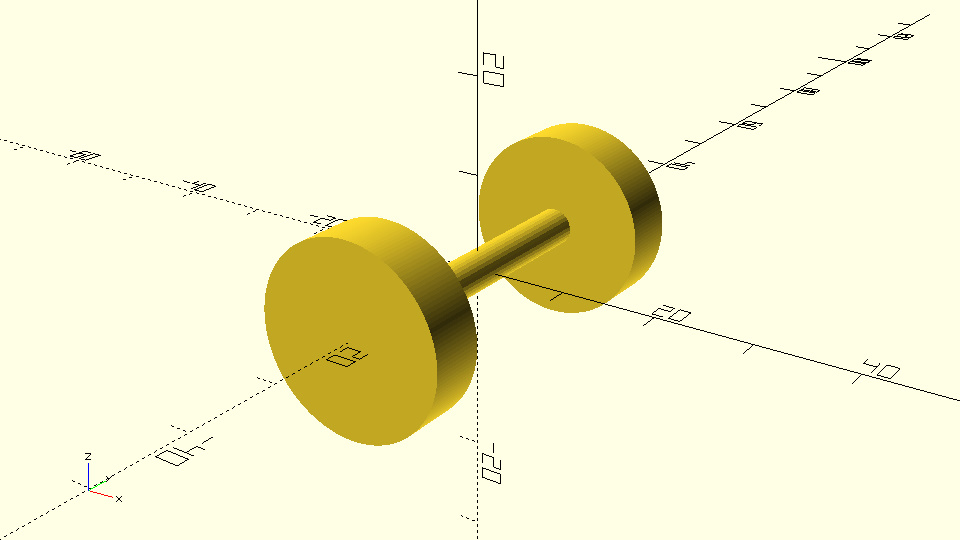

为了避免为不同的轮子和轴设计定义大量的模块，可以将轮子设计参数化。以下是改进的模块定义：

示例代码 axle_with_simple_wheelset_from_parameterized_module.scad

use <vehicle_parts.scad>
$fa = 1;
$fs = 0.4;
module axle_wheelset(track=35, radius=2) {
   translate([0,track/2,0])
       children(0);
   axle(track=track, radius=radius);
   translate([0,-track/2,0])
       children(0);
}
axle_wheelset() {
   simple_wheel();
}

通过在调用模块时使用大括号传递轮子设计，可以轻松切换轮子类型：

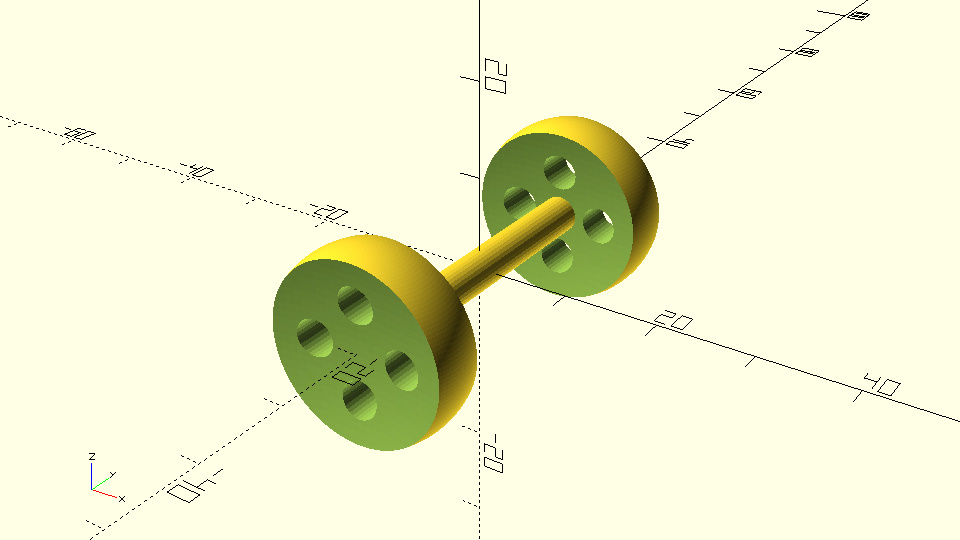

示例代码 axle_with_complex_wheelset_from_parameterized_module.scad
axle_wheelset() {
   complex_wheel();
}

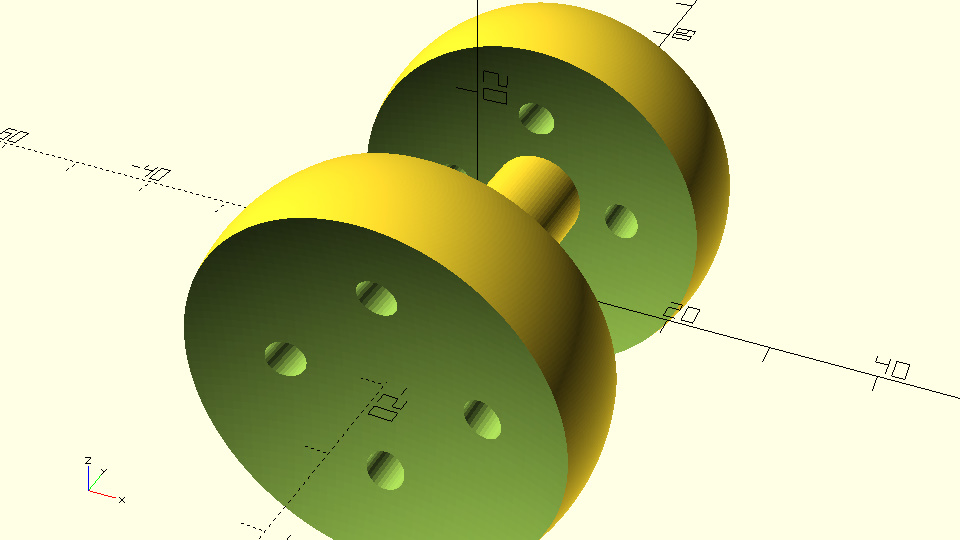

示例代码 axle_with_large_complex_wheelset_from_parameterized_module.scad
axle_wheelset(radius=5) {
   complex_wheel(wheel_radius=20);
}

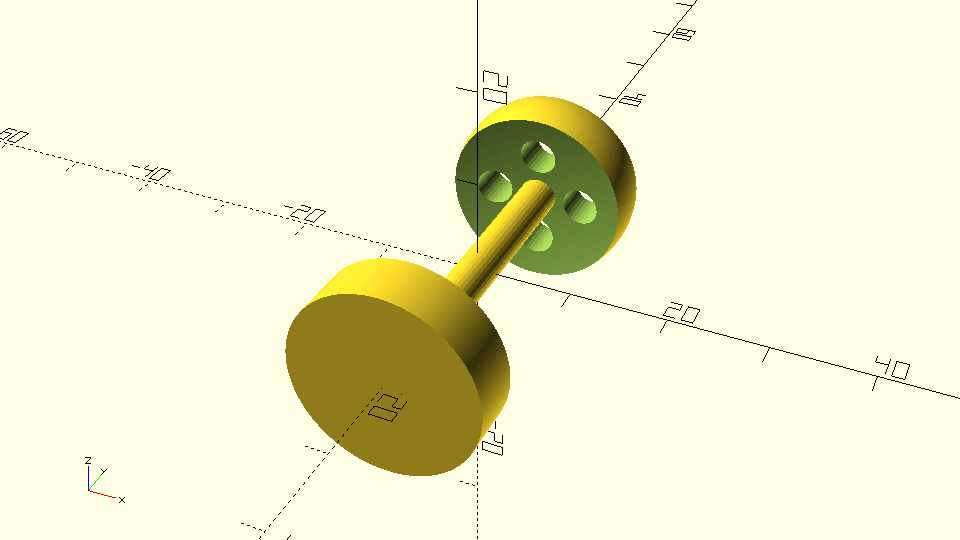

通过 children 命令可以传递多个对象。例如，可以通过以下修改使模块在一侧使用复杂轮子，另一侧使用简单轮子：

示例代码 axle_with_different_wheels_from_parameterized_module.scad

module axle_wheelset(track=35, radius=2) {
   translate([0,track/2,0])
       children(0);
   axle(track=track, radius=radius);
   translate([0,-track/2,0])
       children(1);
}
axle_wheelset() {
   complex_wheel();
   simple_wheel();
}

尝试交换调用模块时大括号内定义的轮子顺序。观察结果。

尝试仅定义一个轮子。是否会出现错误提示？

在 vehicle_parts.scad 中添加一个 axle_wheelset 模块，并使用 children 命令参数化轮子设计。用该脚本创建一个新的车辆设计。

挑战

在过去两章中学习的内容为您提供了一套强大的工具，帮助您开始创建自己的对象库，这些对象可以灵活组合和自定义，以实现新的设计。

练习
想象一个您希望创建的模型。将其分解为不同的部分。为每个部分设计多种替代方案，并定义生成它们的模块。

每个模块的输入参数应该是什么？

使用 children 功能定义一个或多个模块，以便灵活地组合您创建的各个部分。

通过这次挑战，您将能够将模块化设计的概念应用于实际问题，同时提高设计的灵活性和可重用性。

第五章 模块与库

目录

创建和使用独立模块脚本

使用包含多个模块的脚本

使用 MCAD 库

创建更多可参数化的模块

挑战

第五章模块与库
